Système 636MD pour évacuation des gaz de combustion

Un système complet de tuyaux, raccords et colles dûment certifié

Seule IPEX offre le Système 636MD, un système complet de tuyaux, raccords, ensembles de terminaison et colles pour l’évacuation des gaz de combustion, conçu et fabriqué aux normes de qualité, de performance et de dimensionnement les plus sévères.

Les tuyaux du Système 636MD en PVC et en PVCC sont fabriqués aux dimensions Schedule 40, ce qui leur confère la robustesse et la rigidité nécessaires pour les applications exigeantes. Une gamme complète de composants de raccords de tuyau d’évacuation et d’accessoires complète le système.

System636 alt image 1

Des solutions d’évacuation pour les appareils ménagers à condensation

Normalement, les appareils à condensation alimentés au gaz, comme les chaudières ou les chauffe-eau, requièrent deux conduits menant à l’extérieur, un pour l’admission d’air frais et l’autre pour l’évacuation des gaz de combustion. C’est ce qu’on appelle l’évacuation directe. Les appareils à ventilation forcée ne requièrent qu’un seul tuyau, pour l’évacuation, puisqu’ils aspirent l’air ambiant.

La gamme d’options de sortie, comme l’ensemble de sortie compacte et les ensembles CVK et UCVK, offre la flexibilité voulue pour répondre aux besoins des divers types d’installation et aux préférences esthétiques.

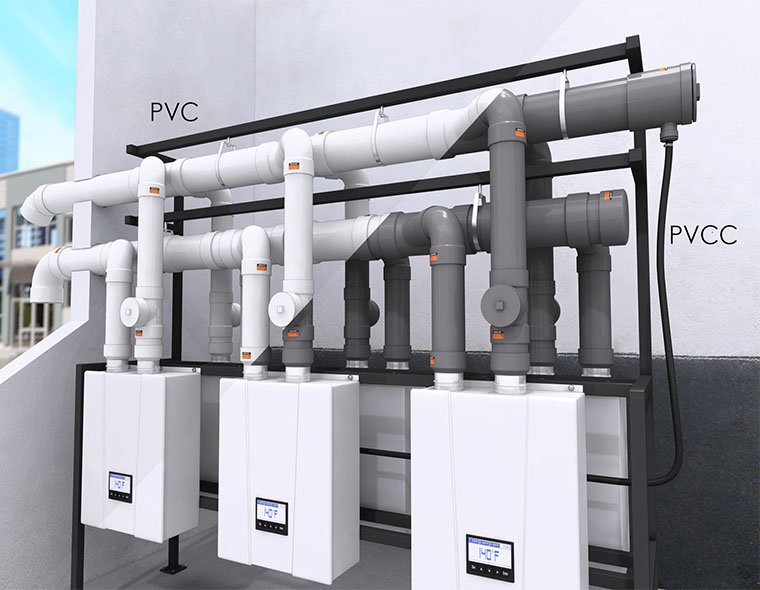

La solution d’évacuation commune

Dans un système d’évacuation commune, plusieurs appareils ménagers au gaz de mêmes marque et modèle se partagent un tuyau d’évacuation dédié à l’admission d’air frais et à l’évacuation des gaz. En 2015, le Code d’installation du gaz naturel et du propane, CSA B149.1, a été modifié pour autoriser l’évacuation commune dans les installations comportant des appareils du même type et du même fabricant, certifiés pour les configurations d’évacuation commune et munis d’un clapet empêchant le retour des gaz de combustion.

Raccords spécialisés de IPEX pour l’évacuation commune

Clapet antiretour spécialisé : le premier clapet en PVC et PVCC muni d’une conduite de drainage de condensat intégrée qui ne requiert aucun amorçage.

Conduite de drainage de condensat avec regard de nettoyage : intégrée avec un clapet antiretour à sphère qui se purge automatiquement sans amorçage.

En réduisant le nombre de sorties d’évacuation et de prises d’air sur un bâtiment, l’évacuation commune économise du temps, de l’espace et des coûts d’installation tout en préservant l’intégrité et l’aspect esthétique de la structure. C’est une solution idéale pour les applications résidentielles, commerciales, institutionnelles et industrielles caractérisées par une forte demande d’eau chaude.

system-636-pvc-furnace-installation

Des solutions dûment certifiées

Le Système 636MD est offert en PVC et en PVCC, deux matériaux différents ayant chacun sa propre cote de température. Ces systèmes, approuvés comme systèmes d’évacuation de type BH, sont conçus pour une évacuation sous pression négative ou positive des appareils ménagers au gaz. Ils sont conformes à la norme CSA B149.1, qui requiert la certification à la norme ULC S636 au Canada.

PVC (polychlorure de vinyle)
Le Système 636MD en PVC est classifié comme système d’évacuation ULC S636 classe IIA pour les appareils dont la température maximale des gaz de combustion est de 65 °C (149 °F). Il faut veiller à utiliser l’apprêt et la colle formulés pour le Système 636MD en PVC aux fins de l’installation.

PVCC (polychlorure de vinyle surchloré)
Le Système 636MD en PVCC est classifié comme système d’évacuation ULC S636 classe IIB pour les appareils dont la température maximale des gaz de combustion est de 90 °C (194 °F). Il faut veiller à utiliser l’apprêt et la colle formulés pour le Système 636MD en PVCC aux fins de l’installation.

IPEX recommande aux installateurs de suivre une formation officielle sur le Système 636MD tous les trois ans, afin de s’assurer d’employer les méthodes d’installation appropriées en tout temps.

computer resources3

RESsOURCES

En savoir plus sur le système d’évacuation des gaz de combustion Système 636MD

Notre section Ressources vous explique tout ce que vous devez savoir sur le système d’évacuation des gaz de combustion Système 636MD.  En plus d’un manuel d’installation complet, IPEX offre de la formation aux installateurs en tout temps. Le manuel, qui fait partie du processus de certification, renferme des renseignements essentiels pour l’installation, assurant ainsi la réussite de projets conformes au code.

Consultez nos ressources les plus populaires :

Explorer les Ressources

Spécifications

Description du système

Le Système 636MD, entièrement certifié en tant que système d’évacuation des gaz de combustion, comprend les tuyaux, les raccords et les colles. Il est offert en PVC et en PVCC.

Les systèmes d’évacuation, approuvés comme systèmes d’évacuation de type BH, sont conçus pour une évacuation sous pression négative ou positive des appareils ménagers au gaz.

Matériau
PVC

Température maximale des gaz de combustion
65 °C (149 °F)

Gammes de diamètres des tuyaux
1 1/2 po à 6 po (38 à 150 mm)

Normes et certifications
ULC S636

Applications
Bâtiments non combustibles au sens de la clause 3.15.16 du Code national du bâtiment (CNB)

Matériau
PVCC

Température maximale des gaz de combustion
90 °C (194 °F)

Gammes de diamètres des tuyaux
1 1/2 po à 8 po (38 à 200 mm)

Normes et certifications
ULC S636
Indice de propagation des flammes de 10 selon ULC S102.2
Indice de dégagement des fumées de 50 selon ULC S102.2

Applications
Bâtiments non combustibles au sens de la classification du Code national du bâtiment (CNB)
Plénums d’air (au sens de la classification du CNB)
Bâtiments jugés de grande hauteur (au sens de la classification du CNB)

Avez-vous des questions?

Peu importe si vous êtes nouveau aux solutions thermoplastiques ou un client de longue date, votre représentant en service à la clientèle et représentant technique des ventes locaux vous fournissent le support donc vous avez besoin. Ce service différencie IPEX sur le marché canadien.
